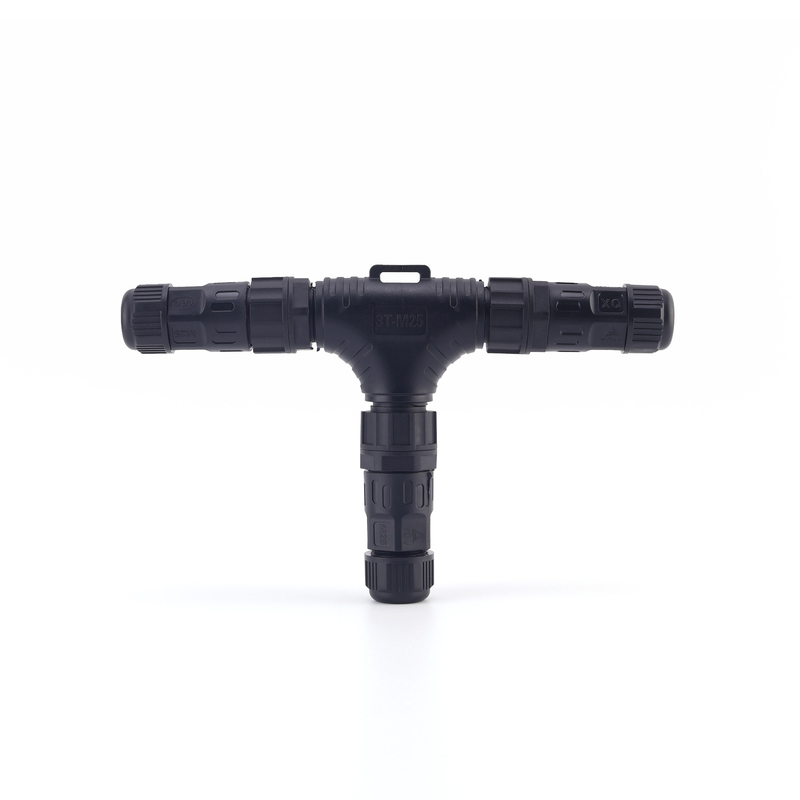

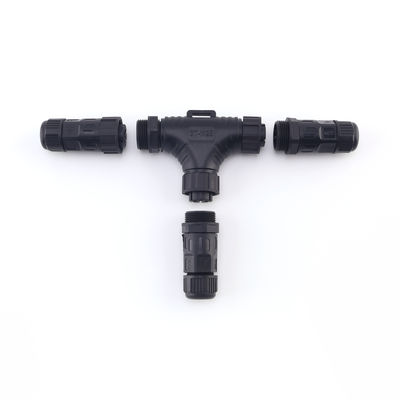

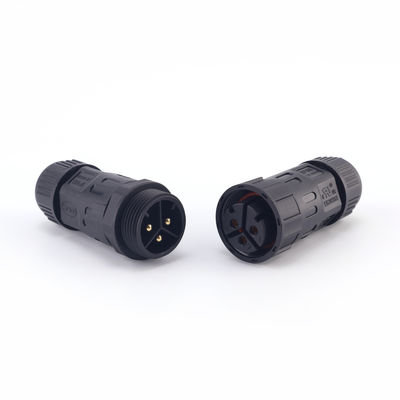

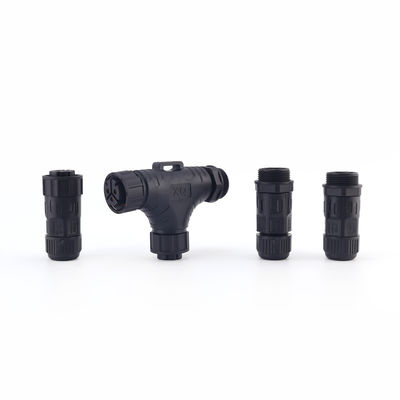

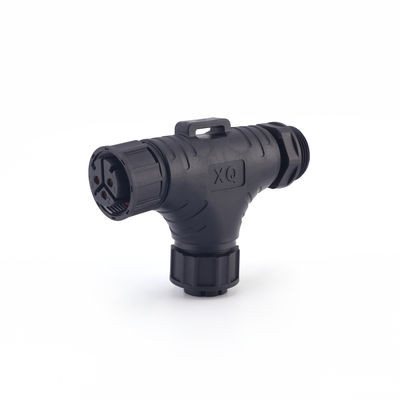

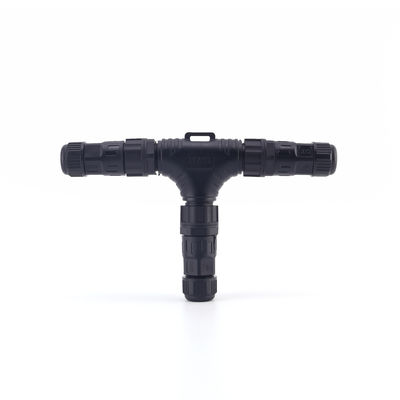

Conector de painel à prova d'água M25 de 3 vias IP68 com preço de fábrica em forma de T, conectores de cabo à prova d'água macho fêmea para exteriores
Detalhes do produto:
| Lugar de origem: | CHINA |
| Marca: | Xiangqian |
| Certificação: | UL |
| Número do modelo: | Plugue M25 T |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 100pcs |
|---|
|
Informação detalhada |
|||
| Marca: | Xiangqian | nome do conector: | Conectores impermeáveis M25 IP68 |
|---|---|---|---|
| Material: | PA66, nylon | Grau de IP: | IP68 |
| Cabo OD: | 6,0 mm-14,0 mm | Núcleo do conector: | 2-6 pinos |
| Certificados: | UL, TUV | Amostra: | livre |
| Tempo de entrega: | 3-5 dias | ||
Descrição de produto
Preço de fábrica IP68 3 Ways M25 Waterproof Panel Mount Connector Forma T Homem Mulher Conectores de cabo à prova d'água para exterior
1Posicionamento e função do produto
Este tipo de conector é usado principalmente para ligações de ramificação de três vias em linhas de energia ao ar livre, especificamente para fiação com uma entrada e duas saídas ou uma entrada e várias saídas.
É comumente usado em aplicações como lâmpadas de rua LED, iluminação de paisagem, equipamentos de energia solar, distribuição de energia exterior, postes inteligentes e equipamentos de vigilância.
Requer uma alta classificação IP68 para resistência a longo prazo a intrusões ambientais, como chuva, umidade e poeira.
2Construção e Materiais
A carcaça é tipicamente feita de PA66 (material reforçado com nylon), que oferece excelente resistência ao clima, UV e impacto.
Os selos normalmente utilizam silicone ou fluoro-rubber O-rings ou washers para vedação.
Os contatos internos são tipicamente de latão ou liga de cobre (às vezes coberto de níquel ou estanho/prata) para garantir boa condutividade e resistência à corrosão.
As conexões podem incluir bloqueio roscado, puxa-puxa, conexão rápida ou placas de pressão para fácil instalação e manutenção.
Mecanismos de fixação ou bloqueio de cabos (como anéis de compressão, nódulos e mangas de vedação) devem assegurar uma vedação e fixação mecânica apesar da vibração e da expansão e contração térmicas.
Em um conector tipo T, há tipicamente furos de cabo em três direções, cada um com uma estrutura de vedação.O interior do conector pode ser projetado com uma única entrada e duas saídas ou uma estrutura de ramificação igual.
Parâmetros:
| OD de cabo | Ø6.0-14.0MM |
| Material de equipamento | Revestimento de cobre com ouro |
| Resistência ao contacto | ≤ 10 mΩ |
| Modo de ligação | Bloqueio por empurrão |
| Classificação operacional | -40-+105 |
| Grau de retardador de chama | UL94 V-0 |
Relatório de ensaio de desempenho (ensaios de fábrica)
| Parâmetro | Valores ou intervalos típicos comuns | Notas |
| Nomenclatura de tensão | 250 V / 400 V / 450 V | Alguns modelos suportam níveis de alta tensão (como sistemas solares ou de energia) |
| Classificação atual | 10A-40A |
Depende da área da seção transversal do condutor, área de contato e condições de dissipação de calor. |
| Resistência ao contacto | ≤ 10 mΩ | Requer baixa resistência de contacto para reduzir a geração de calor |
| Voltagem resistente dielétrica | Vários milhares de volts (por exemplo, 1,5 kV / 60 s, etc.) | Resposta a sobretensões ou sobrevoltas transitórias |
| Resistência ao isolamento | ≥ 10 MΩ / 500 VDC | Prevenção de fugas e ruptura do isolamento |
| Temperatura de funcionamento | ¥40°C a +105°C (ou superior) | Para ambientes exteriores com variações de temperatura |
| Protecção de entrada | IP68 | Indica que pode ser imerso em água durante muito tempo em condições especificadas e evitar a entrada de poeira |
| Teste de durabilidade dos meios de comunicação / humidade / salinidade | Passar frequentemente no teste de sal / alta humidade | Para uma fiabilidade a longo prazo no exterior |
Serviço pós-venda e estratégia de garantia de qualidade
O serviço pós-venda e a garantia de qualidade de um fabricante confiável para este tipo de conector incluem tipicamente:
1. Ensaios de amostragem/verificação pré-amostragem
Antes de comprar grandes quantidades, os fabricantes fornecem frequentemente amostras para testes de clientes para verificar a adequação, a compatibilidade e se os indicadores de desempenho cumprem os requisitos no local.
2Período de garantia/garantia
A maioria dos fabricantes oferece um período de garantia (por exemplo, um, dois ou até mais).O produto será substituído ou reparado gratuitamente.
3- Serviço de reparação
Para conectores que apresentam problemas durante o uso, os clientes podem devolver a peça danificada ao fabricante para inspeção e reparo, ou substituição.
4- Serviços de apoio técnico/consultoria
Fornecer serviços técnicos, tais como orientações de instalação, solução de problemas, recomendações de seleção e suporte no local para ajudar os utilizadores a resolver problemas práticos de aplicação.
5Serviços de personalização/OEM/ODM
Para os clientes com requisitos especiais (como diâmetros de fio especiais, níveis de proteção, ambientes extremos ou interfaces especializadas), os fabricantes normalmente oferecem design personalizado,desenvolvimento de mofo, e modificações cosméticas ou estruturais.
6.Certificação da qualidade/relatórios
Fornecer relatórios de inspeção de produtos, relatórios de testes de desempenho (como testes de resistência à tensão, testes de isolamento, testes de spray de sal e testes de ciclo de vida) e certificações padrão (como CE, RoHS),Certificações UL e ISO).
7Rastreamento dos lotes/Rastreamento da qualidade
Os fabricantes deverão estabelecer um sistema de gestão de lotes, com cada lote de produtos identificado de forma única para permitir a rastreabilidade das matérias-primas, dos processos de produção e dos registos de ensaios,Para facilitar a gestão de problemas de qualidade e de recalls.
8Apoio ao inventário e às peças de reposição
Manter um inventário suficiente de peças sobressalentes para fornecer aos clientes peças de substituição em tempo útil; peças sobressalentes podem ser arranjadas para encomendas de grande volume.
9Política de substituição/retorno
Definir rigorosamente os termos de devolução e troca no contrato para problemas de qualidade ou uso inadequado, como devoluções incondicionais ou substituições dentro de um determinado período.
10Formação/Orientação em Construção
Fornecer aos clientes ou instaladores manuais de formação ou instruções sobre a instalação adequada, manutenção, verificações de vedação e ensaios a longo prazo para reduzir as falhas causadas por uma instalação inadequada.
